| Modell | Cylinder- diameter [mm] |
Slaglängd per finger [mm] |
Gripkraft vid 5 bar * [N] |
Max. fingerlängd vid 5 bar [mm] |
Vikt [g] |
||||
 |

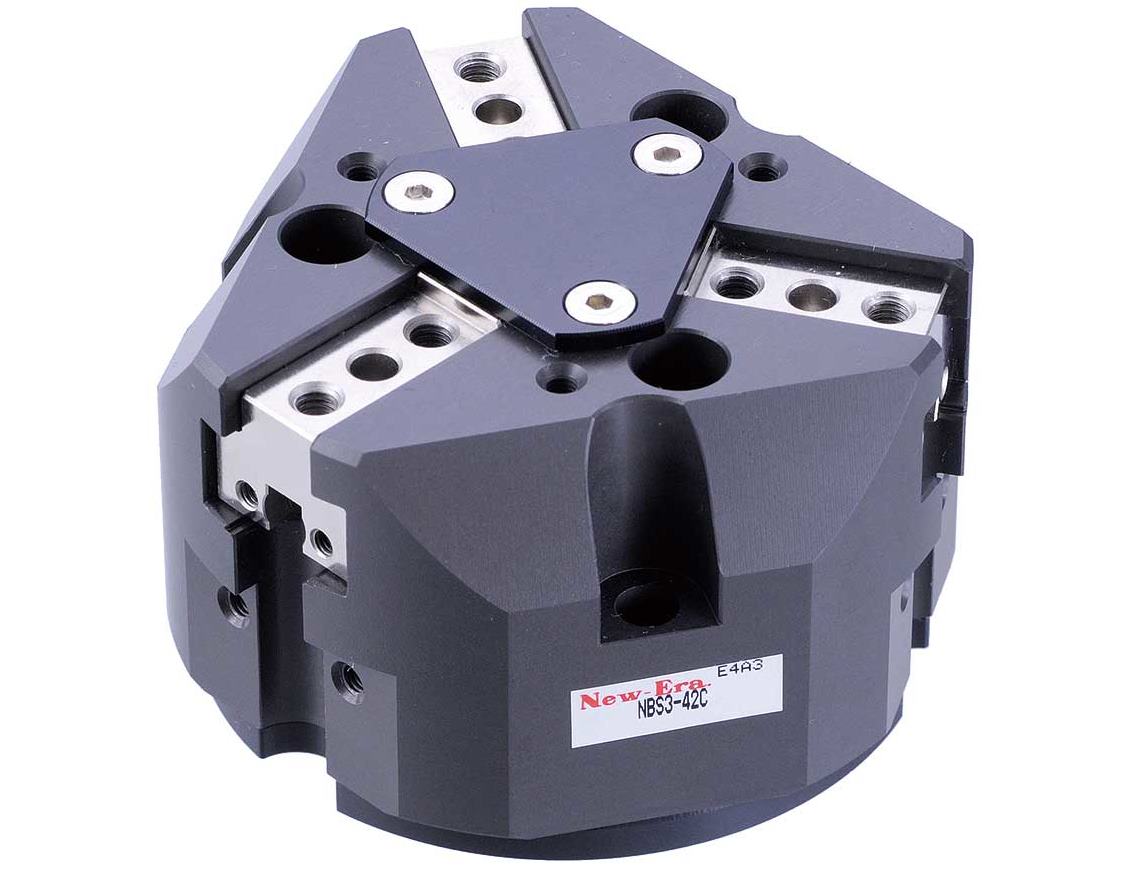

NBS3-42C | 42x3 | 6 | 157 [135~191] | 56 | 390 | |||
| NBS3-55C | 55x3 | 8 | 282 [232~333] | 72 | 700 | ||||
| * Gripkraft per finger vid öppna och 30mm fingerlängd [vid max. fingerlängd ~ kroppens underkant] | |||||||||
|
||||||||||
| Modell | Cylinder- diameter [mm] |
Slaglängd per finger [mm] |
Gripkraft vid 5 bar (*) [N] |
Max. fingerlängd vid 5 bar [mm] |
Vikt [g] |
|||||
|
CHT-502 | 12 | 4 | 5** [5~14] | 15 | 40 | ||||
| CHT-503 | 16 | 5 | 12** [12~23] | 20 | 62 | |||||
| CHT-504 | 20 | 6 | 24 [24~32] | 30 | 100 | |||||
| CHT-505 | 25 | 8 | 35 [30~42] | 50 | 142 | |||||
| CHT-506 | 30 | 10 | 57 [54~61] | 70 | 242 | |||||
| CHT-507 | 40 | 12 | 115 [94~127] | 80 | 365 | |||||
| CHT-509 | 60 | 20 | 265 [195~295] | 100 | 1030 | |||||
| CHT-510 | 80 | 25 | 480 [345~525] | 120 | 1920 | |||||
| * Gripkraft per finger vid stäng och 30mm fingerlängd [vid max. fingerlängd ~ kroppens underkant] ** Gripkraft vid max. fingerlängd (<30mm) |
||||||||||
|
|||||||||||
| Modell | Cylinder- diameter [mm] |
Slaglängd per finger [mm] |
Gripkraft vid 5 bar * [N] |
Max. fingerlängd vid 5 bar [mm] |
Vikt [g] |
||||||
 |
CHT-121A | 22x3 | 20 | 115 [68~150] | 120 | 1460 | |||||
| CHT-122A | 30x3 | 30 | 213 [131~254] | 150 | 2300 | ||||||
| CHT-123A | 40x3 | 40 | 436 [254~509] | 180 | 4450 | ||||||
| * Gripkraft per finger vid stäng och 30mm fingerlängd [vid max. fingerlängd ~ kroppens underkant] | |||||||||||
|
||||||||||
| Modell | Cylinder- diameter [mm] |
Total slaglängd per fingerpar [mm] |
Gripkraft vid 5 bar * [N] |
Max. total fingerlängd vid 5 bar [mm] |
Vikt [g] |
|||||
|
CHW-231 | 10x4 | 10 | 12 [11~18] | 40 | 370 | ||||
| CHW-232 | 12x4 | 20 | 20 [18~23] | 55 | 620 | |||||
| CHW-233 | 16x4 | 30 | 44 [31~51] | 90 | 1100 | |||||
| CHW-234 | 20x4 | 40 | 62 [44~69] | 115 | 2500 | |||||
| CHW-235 | 25x4 | 50 | 98 [58~110] | 125 | 5160 | |||||
| CHW-236 | 30x4 | 60 | 171 [110~184] | 175 | 7800 | |||||
| * Gripkraft per finger vid stäng och 30mm total fingerlängd [vid max. total fingerlängd ~ kroppens underkant] | ||||||||||
|
|||||||||
| Modell | Genomlopps- diameter [mm] |
Slaglängd per finger [mm] |
Gripkraft vid 5 bar [N] |
Vikt [g] |
|||||
|
CHC-504 | 2~6 | 1,2 | 670 | 320 | ||||
| CHC-506 | 4~12 | 2,0 | 1125 | 590 | |||||
| CHC-507 | 6~20 | 3,0 | 1700 | 980 | |||||
| CHC-509 | 11~32 | 4,0 | 3490 | 2320 | |||||
| CHC-510 | 20~50 | 6,0 | 4240 | 6920 | |||||
