• Verktygsväxlare
  • DIN/ISO-fläns
  • Pneumatisk låsning med säkerhetsfjäder
  • Optimerad kinematik för max låsningskraft




Pdf Modell Ø
[mm]		 Vikt
[kg]		 Belastning
max. [kg]		 Repeternoggranhet
[mm]		 Pneumatiska
överföringar
TKP-003 55 0,14 3 0,02 M3 (4x)
TKP-010 72 0,40 10 0,02 M5 (6x)
TKP-016 80 0,48 16 0,02 M5 (6x)
TKP-030 90 0,58 30 0,02 M5 (6x)
TKP-050 99 0,95 50 0,02 G1/8" (6x)
TKP-080 120 1,40 80 0,02 G1/8" (6x)
TKP-100 140 1,92 100 0,02 G1/4" (6x)
TKP-150 183 4,67 150 0,03 G3/8" (12x)
TKP-300 198 5,40 300 0,03 G3/8" (12x)



  • Verktygsväxlare
  • DIN/ISO-fläns
  • Manuel låsning/öppning utan pneumatik och el
  • Optimerad kinematik för max låsningskraft




Pdf Modell Ø
[mm]		 Vikt
[kg]		 Belastning
max. [kg]		 Repeternoggranhet
[mm]		 Pneumatiska
överföringar

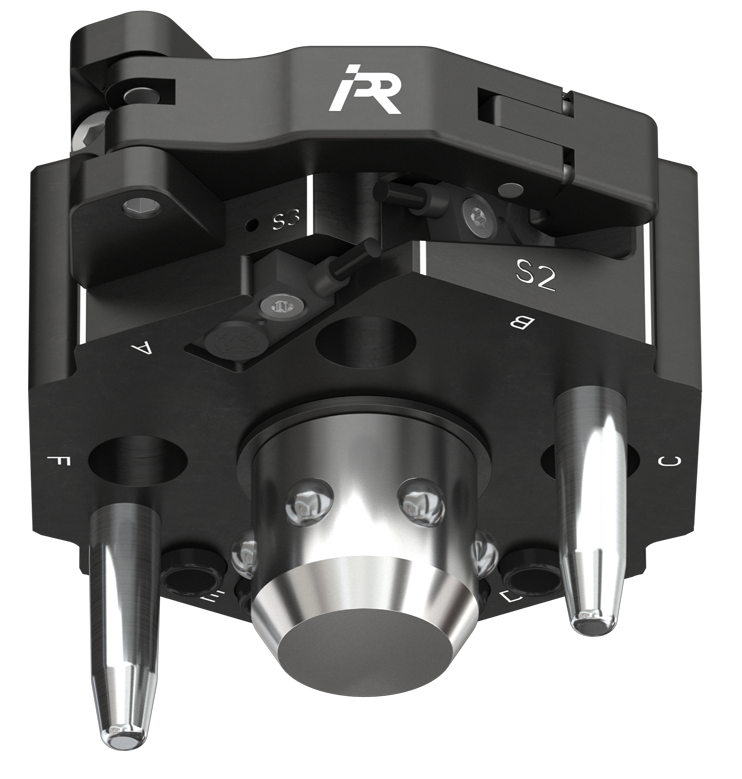

TKM-003 55 0,24 3 0,02 M3 (4x)
TKM-010 72 0,46 10 0,02 M5 (4x)
TKM-016 80 0,46 16 0,02 M5 (4x)
TKM-030 90 0,66 30 0,02 M5 (4x)
TKM-050 99 0,98 50 0,02 G1/8" (4x)
TKM-080 120 1,41 80 0,02 G1/8" (4x)



  • Verktygsväxlare
  • DIN/ISO-fläns
  • Elektrisk låsning utan behov av pneumatik/tryckluft
  • Optimerad kinematik för max låsningskraft




Pdf Modell Ø
[mm]		 Vikt
[kg]		 Belastning
max. [kg]		 Repeternoggranhet
[mm]		 Pneumatiska
överföringar

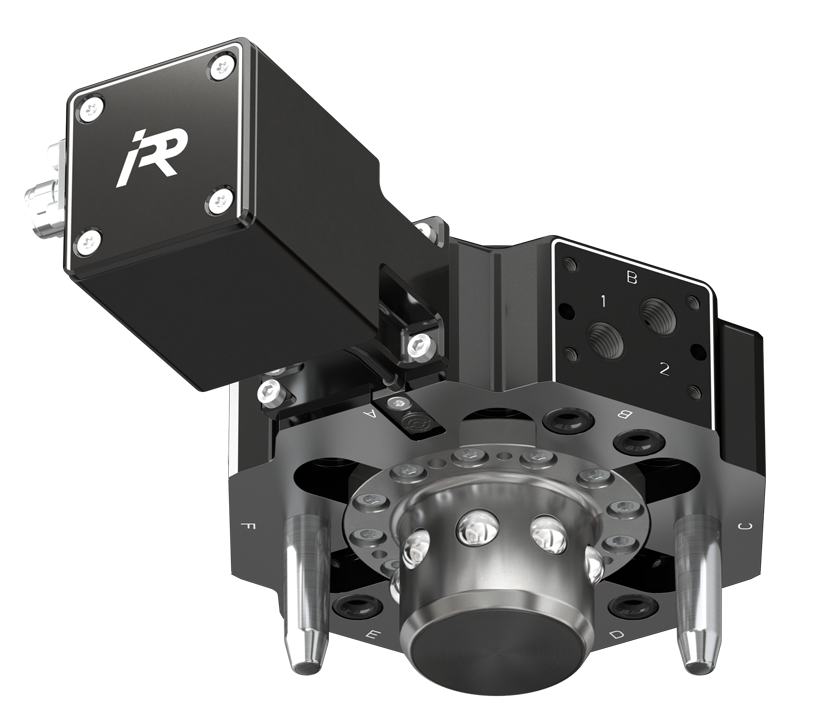

TKE-080 120 1,77 80 0,02 G1/8" (6x)



  • Verktygsväxlare
  • DIN/ISO-fläns
  • Pneumatisk låsning med säkerhetsfjäder




Pdf Modell Ø
[mm]		 Vikt
[kg]		 Belastning
max. [kg]		 Repeternoggranhet
[mm]		 Pneumatiska
överföringar

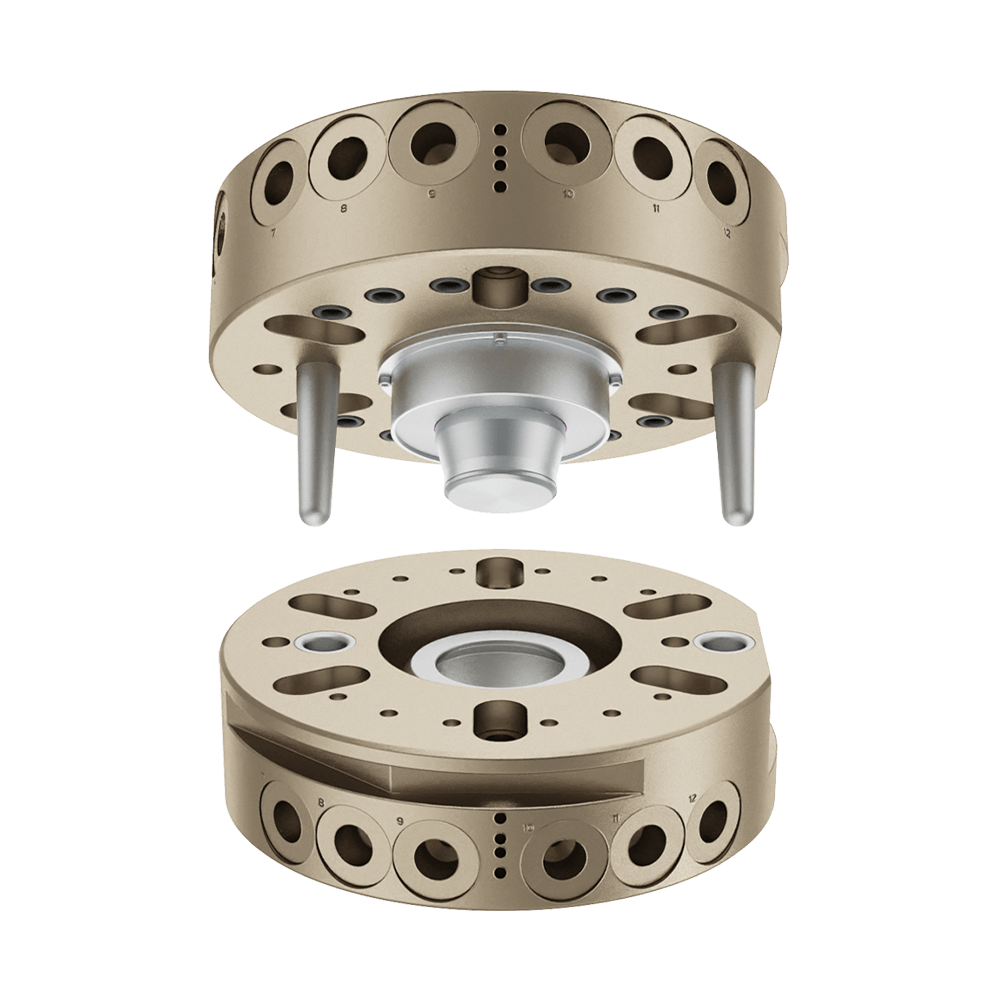

TK-31.5 45 0,15 8 0,025 M3 (5X)
TK-35 45 0,2 8 0,025 M3 (5X)
TK-40 60 0,27 12 0,025 M5 (6x)
TK-45 60 0,32 16 0,025 M5 (8X)
TK-50 85 0,79 25 0,025 G1/8" (8x)
TK-63 110 1,73 30 0,025 G1/8" (8x)
TK-80 140 3,1 60 0,025 G1/4" (8x) + 1/8" (2x)
TK-125 158 6,1 150 0,05 G3/8" (8x)
TK-160 200 7,75 250 0,05 G3/8" (12x)
TK-200 270 10,7 275 0,05 G3/8" (13x)
TK-300-Alu. 290 18,1 450 0,05 G3/8" (10x)
TK-300-Stål 290 20,25 800 0,05 G3/8" (10x)



  • Kollisionsskydd
  • Stoppar robotten vid kollisioner i X-Y-Z och i vridmoment
  • Enkel återställning efter kollision

Pdf Modell Ø
[mm]		 Vikt
[kg]		 Belastning
max. [kg]

Axialbelastning max.
(1~6 bar) [N]

 Moment max.
(1~6 bar) [Nm]		 Repeternoggranhet
[mm]

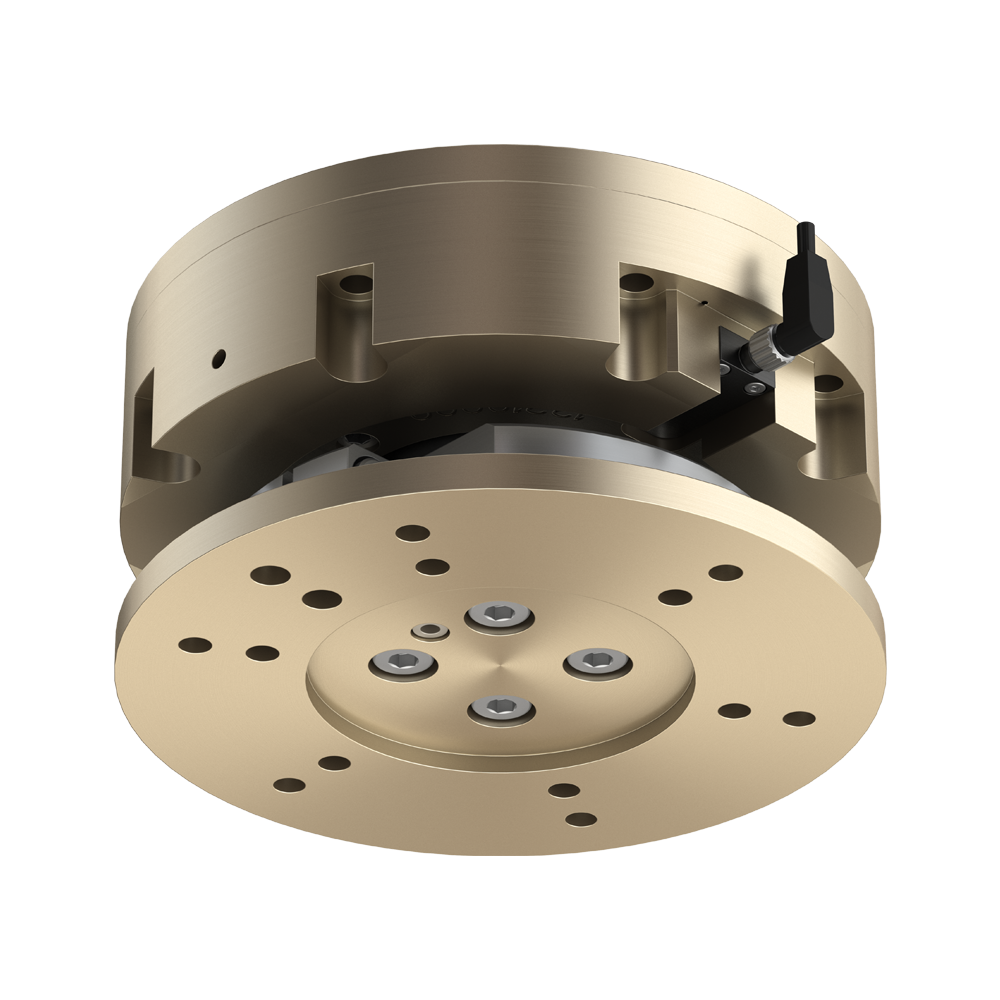

ULS-60 63 0,33 1~2 113~680 2~13 +/-0,02
ULS-80 80 0,57 4 181~1085 4~26 +/-0,02
ULS-100 99 0,83 8 246~1477 7~41 +/-0,03
ULS-125 125 1,53 12 453~2720 17~103 +/-0,03
ULS-160 159 3,65 18~20 785~4710 39~236 +/-0,05
ULS-200 198 7,2 50~55 1327~7960 86~517 +/-0,1
ULS-250 248 16,1 75~80 2070~12418 134~806 +/-0,2
ULS-300 298 25,5 120 2985~17910 193~1160 +/-0,2



  • Kollisionsskydd
  • Stoppar robotten vid kollisioner i X-Y-Z och i vridmoment
  • Enkel återställning efter kollision
  • ULD; med genomgående hål i centrum

Pdf Modell Ø
[mm]		 Vikt
[kg]		 Belastning
max. [kg]

Axialbelastning max.
(1~6 bar) [N]

 Moment max.
(1~6 bar) [Nm]		 Repeternoggranhet
[mm]

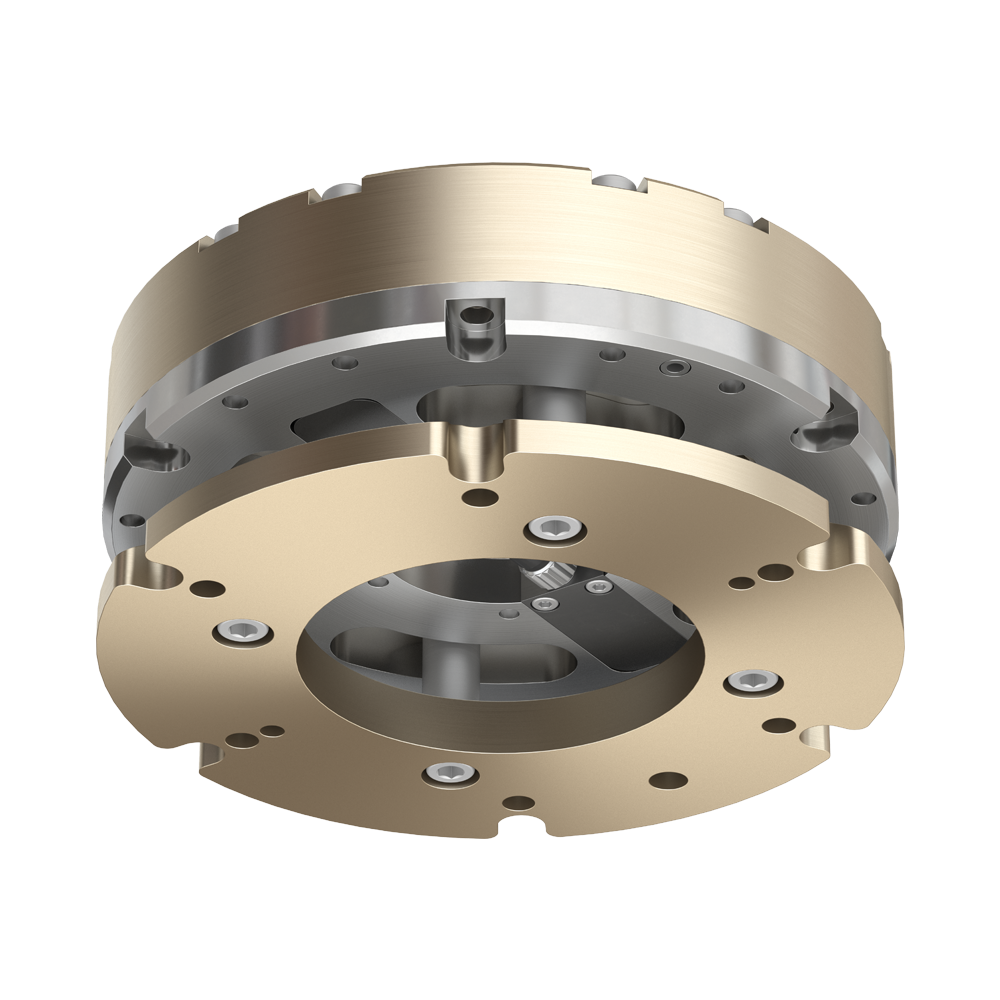

ULD-100 99 1 7~8 300~1500 8~45 +/-0,03
ULD-160 158 3,6 18~20 830~4720 43~241 +/-0,05
ULD-300 298 17,5 120 1834~11389 119~714 +/-0,1



  • Positions- & vinkelkompensator
  • Kompenserar för mindre positionsavvikelser i X-Y-vrid
    samt för vinkelavvikelser på max. 2°
  • Självcentrerande

Pdf Modell Ø
[mm]		 Vikt
[kg] *		 Belastning
max. [kg] *		 Kompensation
max. X/Y [mm] *		 Applicerbar längd
max. [mm]

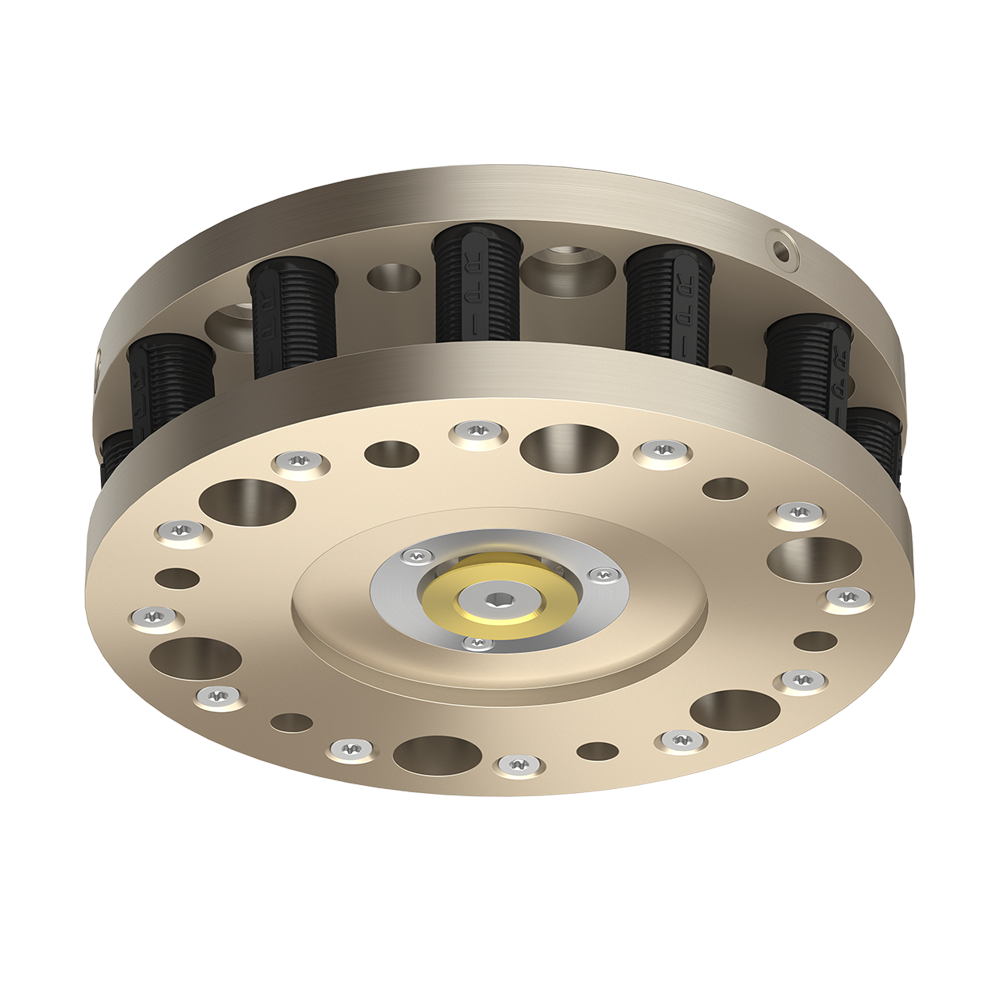

FM-50 50 0,15 0,6~1,1 +/-3 50
FM-80 79 0,26~0,50 1,2~2,4 +/-3 100
FM-100 99 0,42~0,90 2,5~3,5 +/-2~3 150
FM-125 125 1,20 3,7~7,0 +/-2 200
FM-160 159 1,85~2,30 7,1~18,0 +/-2 300
FM-200 198 8,0~8,3 18~52 +/-3 400
FM-250 248 9,8~10,6 52~90 +/-3 450
FM-300 298 5,6~5,9 52~150 +/-2,5 600



  • Toleranskompensator
  • Kompenserar för positionsavvikelser i X-Y
  • Pneumatisk centrering och låsning, alt. med låsning även vid avvikande position

Pdf Modell Mått
[mm]		 Vikt
[kg]		 Belastning
max. [kg]		 Kompensation
max. X/Y [mm]		 Låskraft
(6 bar) [N]		 Repeternoggranhet
[mm]

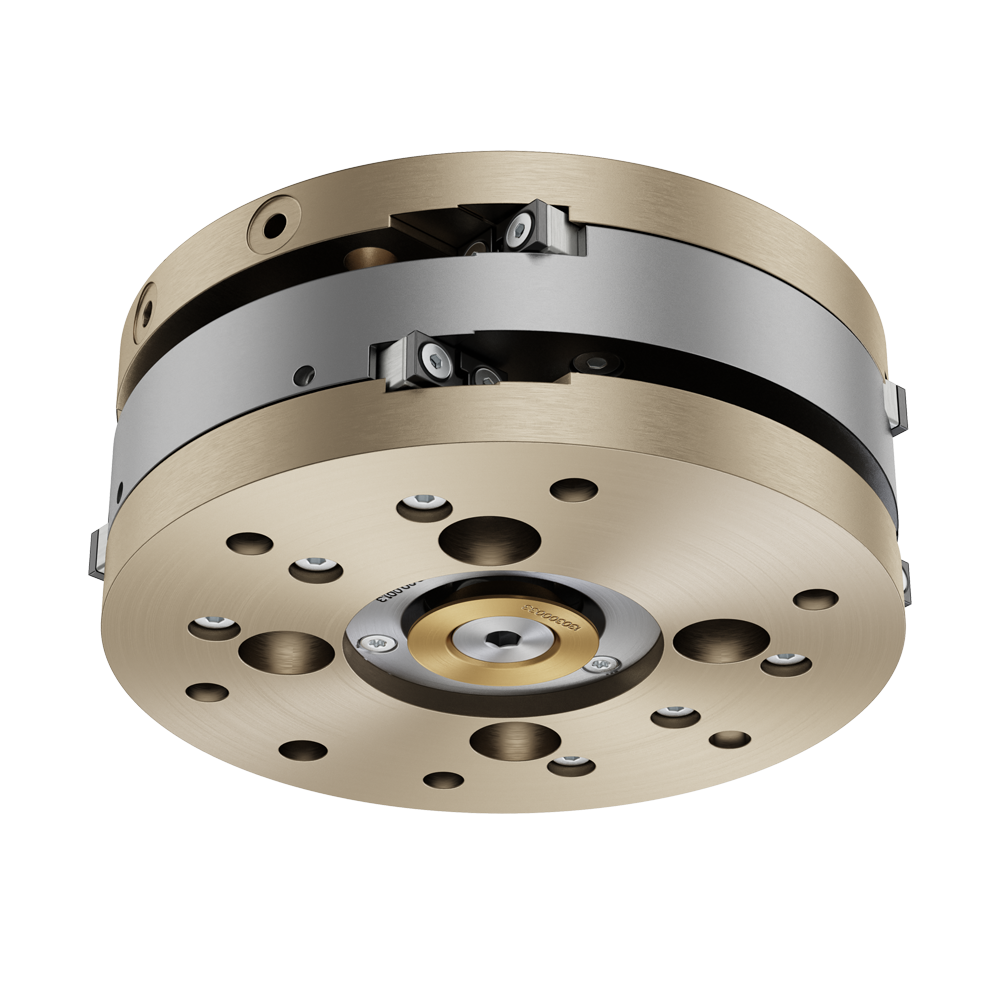

KA-65 Ø 65 0,40 0,5 +/-1,5 80 +/-0,025
KA-80 Ø 79 0,55 1 +/-2 150 +/-0,025
KA-100 Ø 99 1,1 2 +/-2 350 +/-0,025
KA-125 Ø 125 2,2 5 +/-3 600 +/-0,025
KA-160 Ø 159 3,45 10 +/-4 600 +/-0,025
KA-200 Ø 198 8,4 40 +/-12 1800 +/-0,025
KA-250 Ø 249 17 80 +/-14 2600 +/-0,025
KA-300-light 300 x 300 36 180 +/-25 3200 +/-0,05
KA-300 300 x 300 48 250 +/-25 3200 +/-0,05
KA-300-S 300 x 300 52 800 +/-25 3200 +/-0,05



  • Höjdkompensator
  • Kompenserar för avvikelser i Z-led
  • Kan även användas som kollisionsskydd i Z-led

Pdf Modell Ø
[mm]		 Vikt
[kg]		 Belastning
max. [kg]		 Komprimeringslängd
max. [mm]		 Komprimeringskraft [N]
Fjäder Pneumatisk
(1~6 bar)

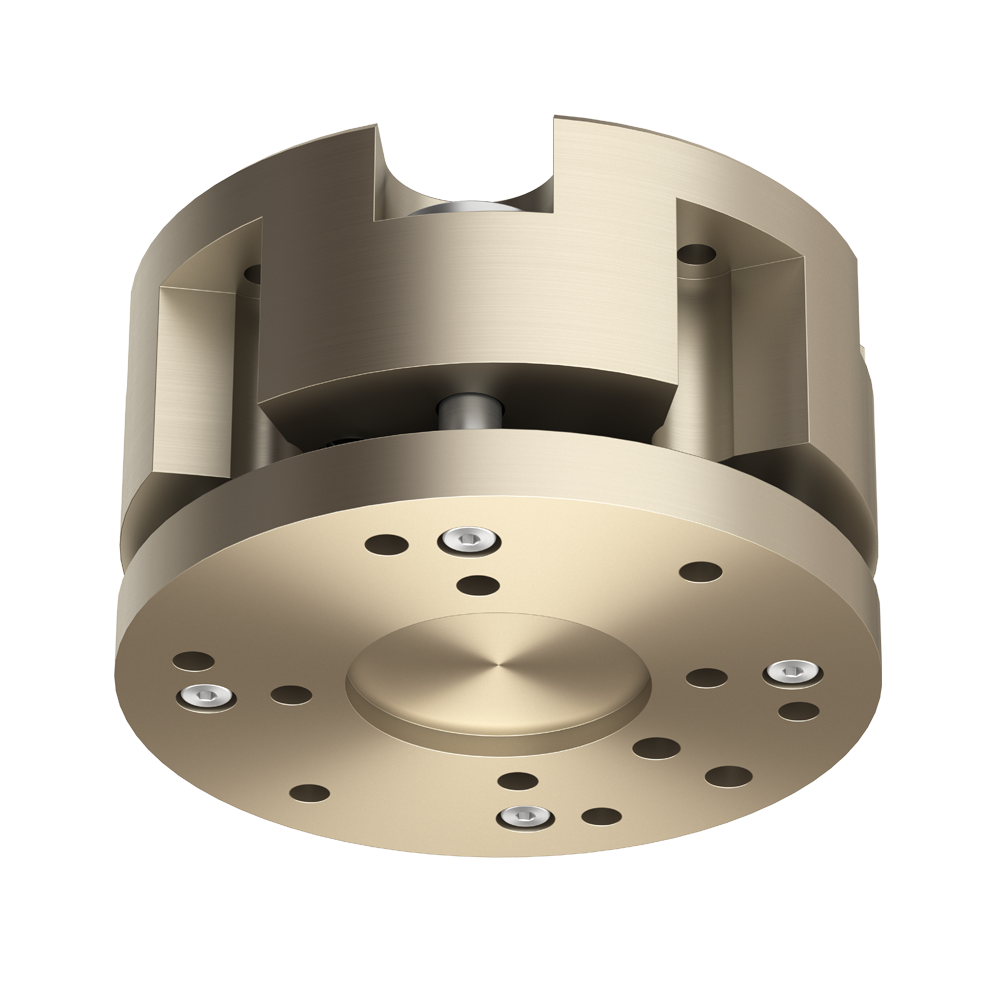

ZN-50 50 0,19 1 8 10 / 20 -
ZN-80 79 0,53 2 8 20 / 40 10~150
ZN-100 99 0,99 3 10 40 / 180 15~380
ZN-125 125 1,85 8 12 200 / 300 25~500
ZN-160 159 3,4 20 12 200 / 400 50~600
ZN-200 198 5,75 40 12 400 / 1000 60~1700
ZN-250 249 12,2 160 12 400 / 1500 70~1950
ZN-300 298 18,3 300 12 400 / 2000 80~2200
